使用中线生成道路
此功能是通过用户在场景中根据CAD或地图文件,所绘制出来的道路中线来快速的生成大面积道路.
不论场景的大小,我们都推荐先使用此功能来生成道路.因为这种方式效率很高.在生成的道路的基础上,我们再使用鼠标绘制的方法进行局部的微调
- 具体步骤
- 在

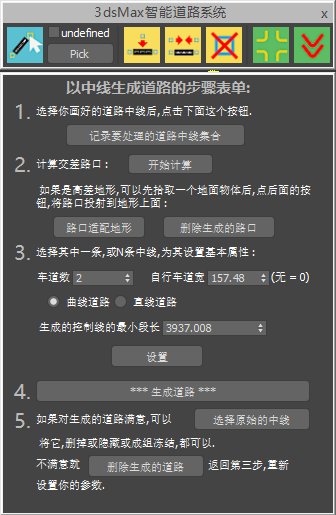

上点击鼠标右键,将会调出中线生成道路的面板,如下图所示
在此面板中,已经将制作的过程以表单的形式,明确的划分为5个步骤 - 进行表单中的第1步: 我们把将要生成道路的所需中线进行选择,选择完成后点击下面的
记录要处理的中线集合按钮,这一步的目的是告诉程序我们要处理哪些中线,被记录的中线会自动变成与将要生成的道路同等的宽度. - 进行表单中的第2步: 计算交差路口, 直接点击
开始计算即可. 此过程会计算上一步所选择的所有道路中线的交差点.做为道路的路口.- 另外如果是高差的地形的话,我们需要将生成的路口
适配到高差地形上. - 拾取高差地形的方法是点击工具条中的
Pick(拾取)按钮,选择要适配的地形物体即可
有了地形物体之后,我们就可以点击下方的路口适配地形按钮,将路口的Z轴高度适配到地形上 - 如果由于画线的问题.某些路口并没有计算出来的话.可以点击
删除生成的路口按钮将所有刚才生成的路口删除,在调整完线之后重新点击开始计算即可
- 另外如果是高差的地形的话,我们需要将生成的路口
- 表单中的第3步为,设置道路的基本属性.在这里,我们可以选择一条或N条道路中线,对其进行道路属性的调节
- 车道数,默认为
2车道 - 自行车道宽度, 如果没有自行车道,主将其设置为
0 - 道路的形式,
曲线道路,直线道路,这是一个很重要的参数,因为默认在以中线生成的道路中所有生成的道路均为曲线道路,就算是一条直道默认也会当成曲线道路进行处理.这无形中就会增加许多不必要的面数,所以对于一些直道的中线我们需要将它们一选中并设置为直线道路 - 生成控制线的最小段长,此参数一般由程序自动计算,不需要手动设置,它主要是设置在生成曲线道路的创建时
最小的段长
- 车道数,默认为
- 表单中的第4步,我们通过以上的设置,就可以直接的生成道路了,直接点击
生成道路按钮 - 表单中的第5步,主要是对于我们生成道路之后的一些处理
- 如果对于生成的道路满意的话, 可以点击
选择原始的中线按钮,将第1步中记录的中线全部选择,我们可以将其删除或冻结起来之后再用,如果你已经有了原妈中线的备份你可以右键点击这个按钮直接将所有的中线删除 - 如果对于生成的道路并不满意, 可以点击
删除生成的道路按钮将生成的道路物体删除. 此时可以回到前面的任意一步进行重新的编辑
- 如果对于生成的道路满意的话, 可以点击
